DragonFly – system amunicji krążącej

0:00

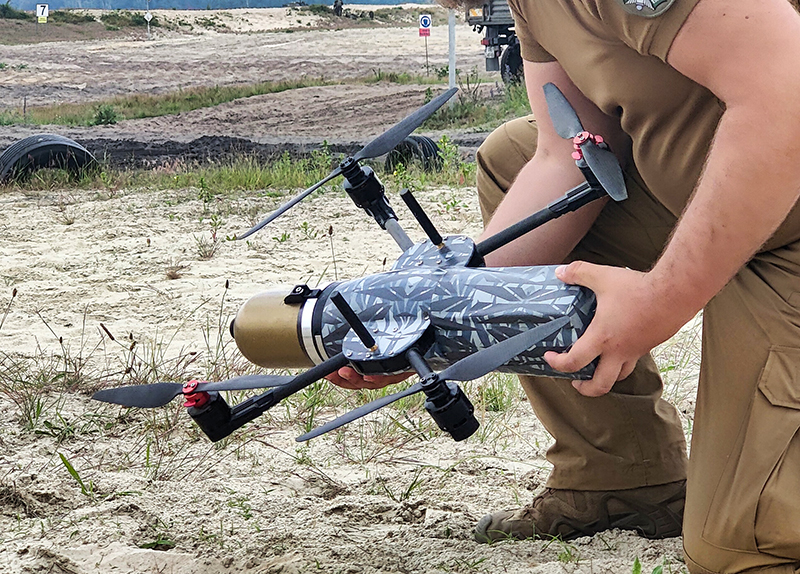

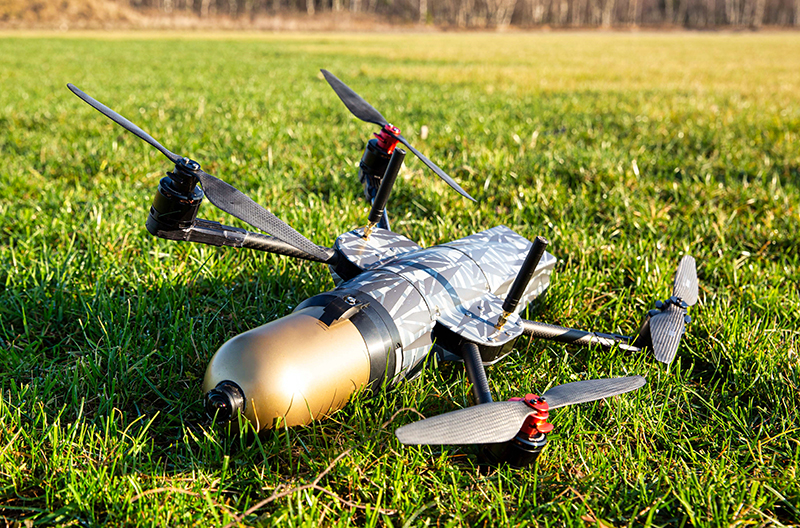

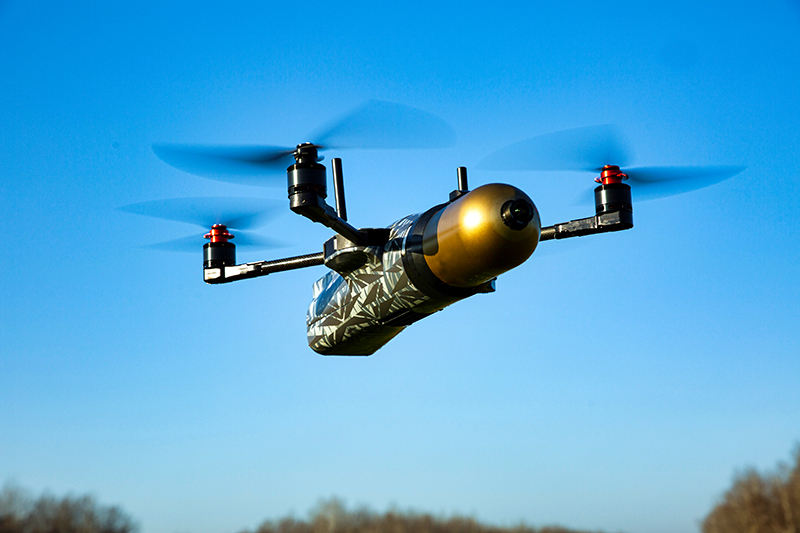

Efektorem Systemu Amunicji Krążącej DragonFly jest bezpilotowy statek powietrzny pionowego startu w układzie quadrocoptera, przeznaczony do przenoszenia głowic bojowych z rodziny GX-1. Zaprojektowany on został z myślą o prowadzeniu operacji bojowych, zarówno w terenie otwartym, jak i zurbanizowanym oraz wszędzie tam, gdzie wymagana jest wysoka precyzja manewrowania platformą powietrzną. System ten stanowić może uzupełnienie innych środków bojowych w sytuacjach, gdzie start platformy w układzie samolotu nie jest możliwy (np. zabudowania, przeszkody terenowe, tereny leśne).

System został wdrożony do produkcji i jest wytwarzany w Zakładach Lotniczych Nr 2 w Bydgoszczy, na podstawie udostępnionej dokumentacji konstrukcyjnej. Jest ciągle rozwijany i doskonalony, głowienie w kierunku zwiększenia mobilności oraz pełnego dostosowania do wymagań końcowego użytkownika.

Możliwości jego zastosowania były wielokrotnie prezentowane podczas wizyt i warsztatów poligonowych przedstawicielom z kierownictwa resortu obrony narodowej i sił zbrojnych, w tym m.in. Ministrowi Obrony Narodowej, Dowódcy Wojsk Obrony Terytorialnej, przedstawicielom Dowództwa Generalnego RSZ, a także przedstawicieli wojsk zaprzyjaźnionych państw. Był także wielokrotnie prezentowany jako jeden z produktów WITU i WZL-2 podczas Międzynarodowego Salonu Przemysłu Obronnego w Kielcach. W 2017 roku wyróżniony został Nagrodą Specjalną Ministra Obrony Narodowej, W 2019 r. zdobył nagrodę „Lider Bezpieczeństwa Państwa”. W marcu 2020 r. był przedmiotem zainteresowania Ministerstwa Obrony Indii w ramach zamówienia na amunicję krążącą dla indyjskich sił zbrojnych, w ramach którego udzielone zostały szczegółowe odpowiedzi na zapytanie ofertowe (Request for Information). W grudniu 2021 r. DragonFly był wystawiony przez PGZ na targach Egypt Defence Expo (EDEX) w Kairze. Jego możliwości były prezentowane podczas wizyt delegacji resorów obrony i armii zagranicznych w WITU, m.in. z Agierii, Chin, Kataru, Etiopii, Ukrainy i USA oraz w trakcie Warsaw Security Forum (02-03.10.2019).

Zalety systemu DragonFly:

  • Niewielka masa zestawu, przystosowana do obsługi przez jednego żołnierza.
  • Krótki czas przygotowania do startu: poniżej 5 minut.
  • Przystosowany do przenoszenia polskich głowic bojowych z rodziny GX-1 opracowanych w Wojskowym Instytucie Technicznym Uzbrojenia i produkowanym przez Zakłady Belma S. A.
  • Pionowy start z dowolnego miejsca, brak konieczności stosowania wyrzutni lub pasa rozbiegowego.
  • Możliwość zawisu, lotu z niewielką prędkością, prędkość maksymalna przekracza 100 km/h.
  • Odporny na zakłócenia dzięki wysokiej klasy modułowi radiowemu SDR, możliwości pracy bez wspomagania GPS oraz możliwością realizacji misji poniżej linii drzew i zabudowań.
  • Niewielki koszt jednostkowy nosiciela.

Podstawowe parametry taktyczno-techniczne Systemu Amunicji Krążącej SAK DragonFly:

  • Obsługa: 1 żołnierz.
  • Maksymalna masa startowa (MTOW): 5kg.

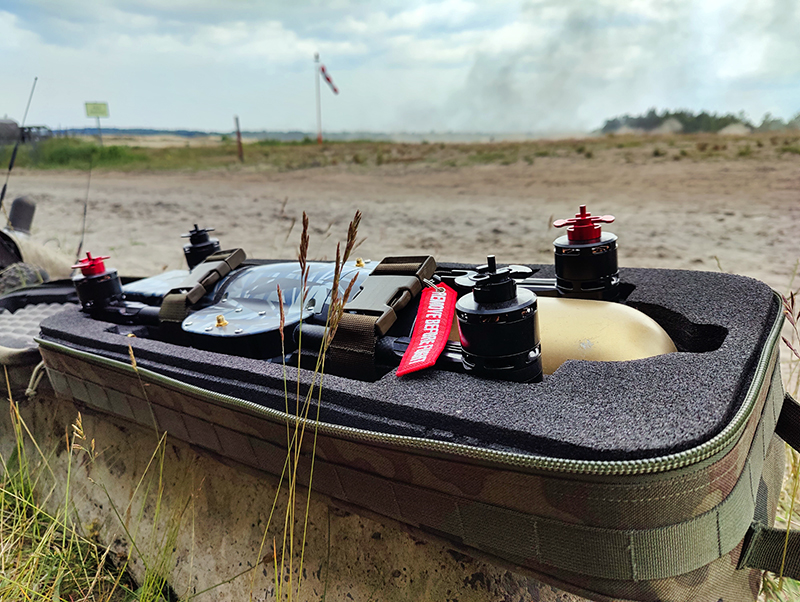

  • Zestaw mieszczący się w plecaku – zasobniku transportowym o masie do 10 kg.
  • Czas przygotowania do lotu: do 5 minut.
  • Czas lotu w zawisie: 20 min.
  • Zasięg operacyjny: do 20 km.
  • Zasięg łączności: do 10 km LOS (Air-To-Ground).
  • Możliwość lotu z oraz bez wspomagania GPS/GNSS.
  • Możliwość startu z dowolnego miejsca – wnętrze budynku, dach pojazdu, granica lasu, granica okopu itp.
  • Prędkość: 0÷120 km/h. Limitowany w trybie GPS do 23 m/s (83 km/h).
  • Pułap teoretyczny do 3000 m AMSL (Above Mean Sea Level).
  • Pułap praktyczny 0 – 500 m AGL (Above Ground Level).
  • Możliwy do transportu dowolnymi środkami na dowolną odległość w dedykowanych skrzyniach transportowych.
  • Rozdzielczość wideo 1280/720 – częstotliwość 30 Hz.
  • Tryby lotu:
    • ręczny GPS ze stabilizacją wysokości,
    • ręczny NoGPS ze stabilizacją wysokości,
    • tryb ręczny bez stabilizacji wysokości – na życzenie,
    • tryb Acro – na życzenie,
    • półautonomiczny „Patrol” GPS i NoGPS – autorskie rozwiązanie umożliwiające obsługę „jedną ręką”,
    • tryb Attack GPS i NoGPS – zejście po stałej ścieżce do punktu wskazywanego przez celownik z poprawką GPS,
    • tryb lotu na punkt GPS + alt,
    • predefiniowane systemy awaryjne jak zawis, powrót na miejsce startu, kontynuacja misji.
  • Możliwość rejestracji parametrów lotu. Możliwość wyłączenia rejestracji pozycji GPS na Nosicielu i Naziemnej Stacji Kontroli.
  • Zakres temperatur pracy: od -10 ⁰C do +40 ⁰C.
  • Zakres temperatur przechowywania: -20 ⁰C do +50 ⁰C.
  • Odporność na ciągłe opady deszczu.
  • Odporny na działanie pyłu i piasku.
  • Kompatybilny z głowicami z serii GX-1 z kamerami dziennymi:
    • GO-1 HE (Odłamkowa),
    • GK-1 HEAT (Kumulacyjno-odłamkowa),
    • GTB-1 FAE (Termobaryczna),
    • GO-1 HE-TR (Inert).
  • Trójstopniowy system zabezpieczenia głowic.
  • Możliwość uzbrajania czasowego i stałego.
  • Możliwość rozbrojenia głowicy i powrotu na miejsce startu w celu bezpiecznego podjęcia Nosiciela.
  • Możliwość detonacji w kontakcie z przeszkodą lub detonacji z komendy operatora.
  • Wysokiej klasy łączność radiowa Software Defined Radio (SDR) produkcji Europejskiej.
  • Pasmo transmisji SDR: 1,98 GHz – 2,9 GHz.
  • Moc nadajnika: 2x 1W/30dBm: 33dBm.
  • Możliwość płynnego ograniczania mocy nadawanej poprzez Aplikację Stacji Naziemnej w krokach co 1 dBm.
  • OPCJA (dodatkowo płatna) Szyfrowanie łączności: AES 256.

Podstawowe scenariusze użycia:

  • Atak na cel po wykryciu bezpośrednim.
  • Atak na cel po wykryciu pośrednim / przekazaniu informacji o pozycji celu w formie namiaru i odległości.
  • Atak na cel po wykryciu pośrednim / przekazaniu informacji o pozycji celu w formie informacji terenowych i przybliżonej odległości.
  • Atak na cel o znanych koordynatach – dolot do miejsca przebywania celu w trybie autonomicznym, przejęcie kontroli przez operatora i atak bezpośredni.
  • Atak na cel o znanych koordynatach – dolot do wskazanego miejsca nad cel, zawis i upadek poprzez wyłączenie silników.
  • Lot lub zawis patrolowy w celu obserwacji wybranego sektora i atak na cel po jego wykryciu.
  • Oczekiwanie w ukrytym miejscu startu.

Dodatkowo konfiguracja SAK DragonFly pozwala na realizację:

  • Lotów w ograniczonych obszarach: tereny zabudowane poniżej linii budynków, lasy poniżej linii drzew, góry.
  • Lotów na bardzo niskich wysokościach w przedziale 0,5 – 5 m AGL.
  • Płynną regulację prędkości postępowej w przedziale 0-23 m/s w trybie GPS.
  • Unikatowa na skalę światową zdolność do samoczynnego dostarczenia się Nosiciela na teren odcięty od zaopatrzenia i przejęcia przez żołnierzy na miejscu. Ponowne użycie jest możliwe po naładowaniu lub wymianie Zasobnika Baterii.
